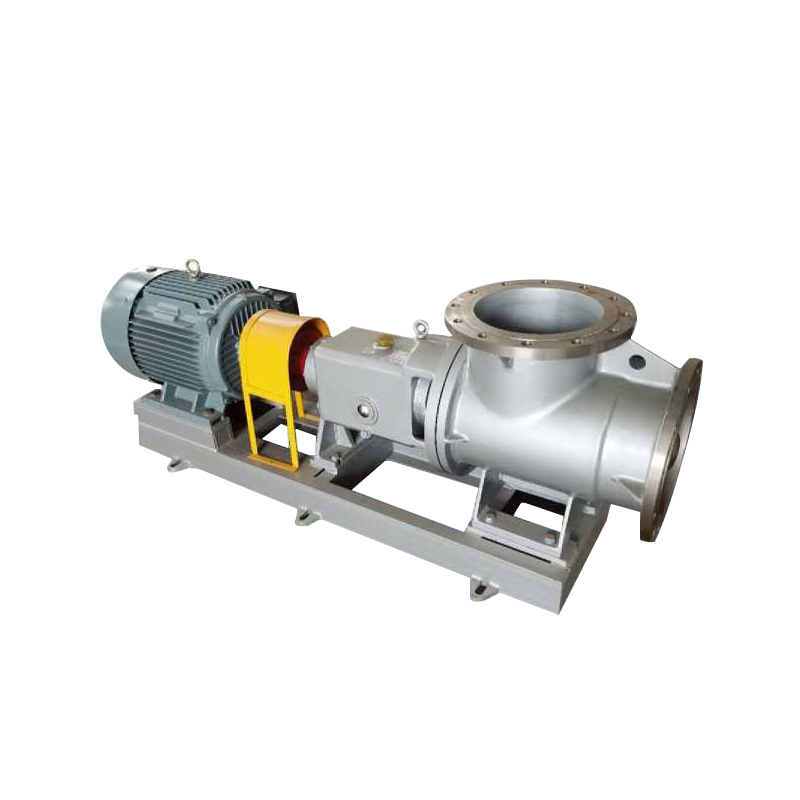

HIMC型磁力驱动化工流程泵

全国服务热线: 13873422577

我要询价

产品描述

HIMC、HIMC(Z)、HIMC(C)三个系列的磁力驱动化工流程泵,是我公司近年来开发的具有国内外 技术水平的环保型节能新产品,该系列的磁力驱动化工流程泵是按API685标准设计。


•用途

该系列磁力驱动化工流程泵可广泛适用于化工、石油、炼化、制药、制酸、印染、食品等领域的生产流程中输送不含固体颗粒、比重不大于1.84的清洁液体,特别适用于易燃、易爆、有毒、有害、有腐蚀及贵重液态介质的输送,是理想的环保型化工设备。


•特点

1.以静轴封取代动轴封,使泵的过流部件完全处于密封状态无泄漏。

2.采用特殊磁路设计方法设计的密集型、聚磁式、推拉磁路耦合的磁力驱动装置,具有结构紧凑、体积小、转矩大、涡流小、磁传动效率高、运行稳定可靠等优点。

3.拥有多种独特的磁力驱动泵轴向力平衡方法,使得泵端运行时的轴向力近似为零,滑动轴承和止推轴承的磨损率低、故障率低,泵的使用周期寿命长。

4.利用多项技术,对磁力泵的结构及零部件进行优化设计,并与独有的生产制作工艺相结合,把影响磁力泵效率的各种损失降到较低限度,从而使得磁力泵的效率与机械密封泵的效率基本相同。

5.采用模块化设计.使得磁力驱动泵的零部件规格品种少,通风性强,互换性高。

6.磁力驱动器与电机的连接形式分直联式和中间联轴器式两种,配用功率小于30KW且输送介质温度小于80℃的磁力泵一般采用直联式结构,配用功率大于等于30KW且输送介质温度大于等于80°C的磁力泵一般采用中间联轴器式结构。采用中间联轴器式结构的磁力泵,对于小功率磁力泵主要是防止介质温度直接传导到电机,对于大功率磁力泵既可防止介质温度直接传导到电机,又可便于拆卸维护保养。


•工作原理

从磁力驱动泵的结构图中可以看出:电机与外磁转子组件组成驱动部件,叶轮与内磁转子组件组成从动部件,在内外磁转子之间的磁极的斥力和吸力组成推拉合力直接带动内磁转子、泵轴和叶轮作无接触同步转动,通过叶轮的旋转把介质从泵的出口输送出去。详见结构示意图。
